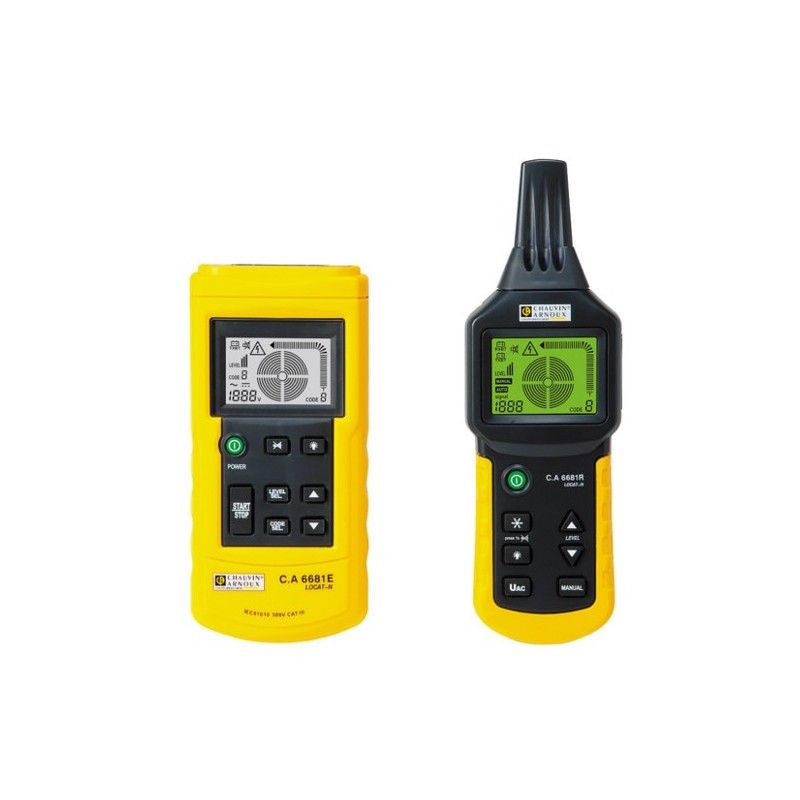

Localisateur de câble CA 6681

Description du localisateur de câble CA 6681 Chauvin Arnoux :

• Localise câble et conduits métalliques
• Détecte les défauts sur les câbles ou les tuyauteries
• Mesure en direct les luminaires à douille ou à baïonnette, ou les prises secteur
• Pour la maintenance des bâtiments et/ou la rénovation
• Utilisation sous tension ou hors tension
• Pour artisans électriciens, chauffagistes, plombiers, spécialistes des installations de télécommunication
• Grand écran LCD
• Lampe torche intégrée
• Composé d'un émetteur et d'un récepteur
• Applications :
  • Repérer un fusible, un disjoncteur…
  • Suivre le câble dans un mur
  • Déterminer l'emplacement d'une coupure dans le circuit
  • Localiser un court-circuit
  • Repérer les passages des câbles dans une maison
  • Repérer des conducteurs enterrés
  • Repérer les canalisations (cuivre, acier)
  • Suivre une canalisation plastique
  • Repérage de câble
  • Discrimination d’une paire dans un toron

Caractéristiques du localisateur de câble CA 6681 Chauvin Arnoux :

• Emetteur C.A 6681E
  • Écran LCD avec affichage fonctions et bargraphe
  • Fréquence du signal de sortie : 125 kHz
  • Plage de mesure de tension externe : 12 à 600 VAC/DC
  • Fonctions : Codage numérique des signaux pour une identification aisée du signal, code du signal d’émission sélectionnable, fonction torche
  • Alimentation : 1 pile 9 V
  • Dimensions : 190 x 89 x 42,5 mm
  • Poids : 420 g avec pile
  • Sécurité électrique : 300 V CAT III
• Récepteur C.A 6681R
  • Écran : LCD rétro-éclairé avec affichage fonctions et bargraphe, code émission, état des piles récepteur et émetteur
  • Profondeur de détection :
  • Application unipolaire : 0 à 2 m
  • Application bipolaire : 0 à 0,5 m
  • Ligne de rebouclage simple : Jusqu’à 2,5 m
  • Identification de tension réseau : Environ 0 à 0,4 m
  • Fonctions : Arrêt automatique, réglage automatique ou manuel de la sensibilité de réception, fonction torche
  • Alimentation : 6 piles 1,5 V AAA
  • Dimensions : 241,5 x 78 x 38,5 mm
  • Poids : 360 g avec piles
• Composé de :
  • 1 émetteur C.A 6681E
  • 1 récepteur C.A 6681R
  • 1 jeu de cordon rouge/noir banane isolée 4 mm mâle droite / mâle coudée
  • 1 jeu de 2 pinces crocodiles
  • 1 piquet pour mise à la terre
  • 1 pile 9 V
  • 6 piles 1,5 V type AAA
  • 1 adaptateur de mesure pour douille B22 (baïonette)
  • 1 adaptateur pour douille E14 (vis)
  • 1 adaptateur prise secteur
  • 1 notice de fonctionnement en 5 langues
