Schneider Electric Schneider Electric

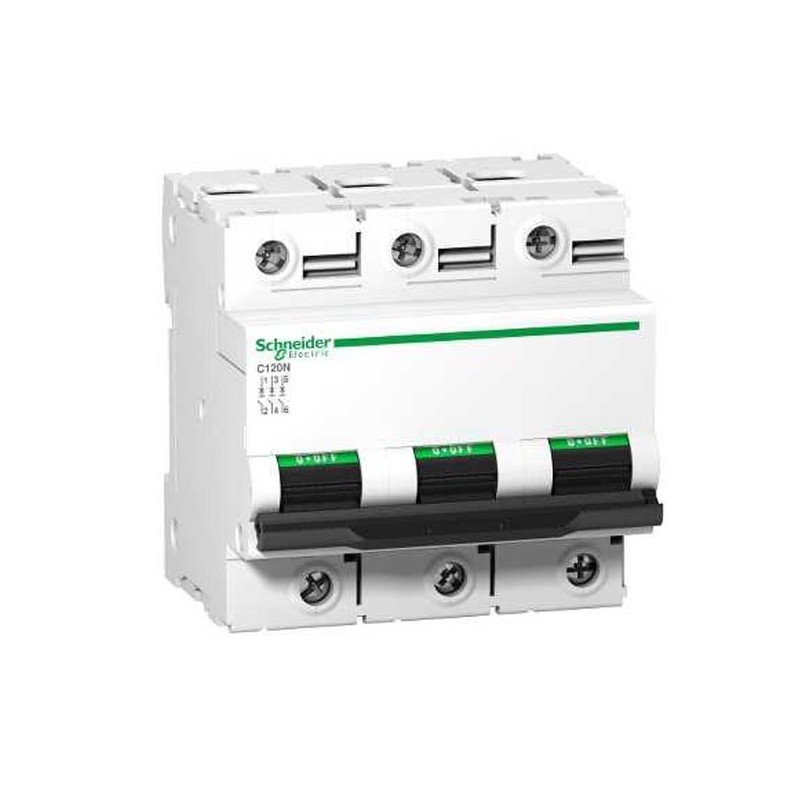

Disjoncteur 100 A - C120N - 3P - Courbe C - 10 kA

Réf A9N18367

Points importants du produit

Conçu pour la sécurisation des circuits électriques du logement, le disjoncteur protège les équipements électriques et prévient les risques d’incendie en cas de court-circuit ou de surcharge.

  • 3P
  • 100 A
  • AC
  • Courbe C
Afficher plus
Voir tous les détails
191,49€ ht
ajouter au panier
Livré sous 3 à 5 semaines
Détails du produit

Caractéristiques

Disjoncteur 100 A - C120N - 3P - Courbe C - 10 kA

Nombre de pas de 9mm

9

Pouvoir de coupure

10 kA

Destination

Tertiaire

Nombre de pôles

3P

Intensité (Ampérage)

100

Courbe

C

Type de raccordement

Peignable à vis

Bornes

A vis

Code EAN

3606480379406

Voir plus de caractéristiques

Description

Disjoncteur 100 A - C120N - 3P - Courbe C - 10 kA

Caractéristiques principales du disjoncteur 100 A Schneider Electric :

  • Application du disjoncteur : Distribution
  • Gamme de produits : C120
  • Type de produit ou de composant : Disjoncteur
  • Nom abrégé d'appareil : C120N
  • Description des pôles : 3P
  • Nombre de pôles protégés : 3
  • Position du pôle neutre : Gauche
  • In courant assigné d'emploi : 100 A à 30 °C
  • Type de réseau : AC
  • Technologie de déclencheur : Thermique-magnétique
  • Courbe de déclenchement : C
  • Pouvoir de coupure :
    • 6 kA Icu conformément à EN/IEC 60947-2 - 440 V AC 50/60 Hz
    • 10 kA Icu conformément à EN/IEC 60947-2 - 380...415 V AC 50/60 Hz
    • 20 kA Icu conformément à EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
    • 10 kA Icu conformément à EN/IEC 60947-2 - <= 500 V DC
  • Aptitude au sectionnement : Oui conformément à IEC 60947-2

Caractéristiques complémentaires du disjoncteur Schneider Electric :

  • Fréquence du réseau : 50/60 Hz
  • [Ue] tension assignée d'emploi : 415 V AC 50/60 Hz
  • Limite de déclenchement magnétique : 5...10 x In
  • [Ics] pouvoir assigné de coupure de service en court-circuit :
    • 4,5 kA 0,75 x Icu conformément à EN/IEC 60947-2 - 440 V AC 50/60 Hz
    • 7,5 kA 0,75 x Icu conformément à EN/IEC 60947-2 - 380...415 V AC 50/60 Hz
    • 15 kA 0,75 x Icu conformément à EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
  • Classe de limitation : 3 conformément à EN/IEC 60947-2
  • [Ui] tension assignée d'isolement : 500 V AC 50/60 Hz conformément à EN/IEC 60947-2
  • [Uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-2
  • Coupure pleinement apparente : Oui
  • Type de commande : Par maneton
  • Signalisation locale : Indication ACTIVÉ/DÉSACTIVÉ
  • Mode d'installation : Encliquetable
  • Support de montage : Rail DIN symétrique 35 mm
  • Compatibilité du bloc de distribution du peigne de jeu de barres : Non
  • Pas de 9 mm : 9
  • Dimensions :
    • Hauteur : 81 mm
    • Largeur : 81 mm
    • Profondeur : 73 mm
  • Masse du produit : 0,615 kg
  • Couleur : Blanc
  • Durée de vie mécanique : 20 000 cycles
  • Durée de vie électrique : 5000 cycles conformément à IEC 60947-2
  • Mode de raccordement :
    • Bornes type tunnel rigide fil(s) 1...50 mm² max
    • Bornes type tunnel souple fil(s) 1,5...35 mm² max
  • Longueur de dénudage des fils : 15 mm
  • Couple de serrage : 3,5 N.m
  • Protection fuite à la terre : Bloc séparé

Documents et Notices

Disjoncteur 100 A - C120N - 3P - Courbe C - 10 kA

Fichier PDF

Fiche technique A9N18367
