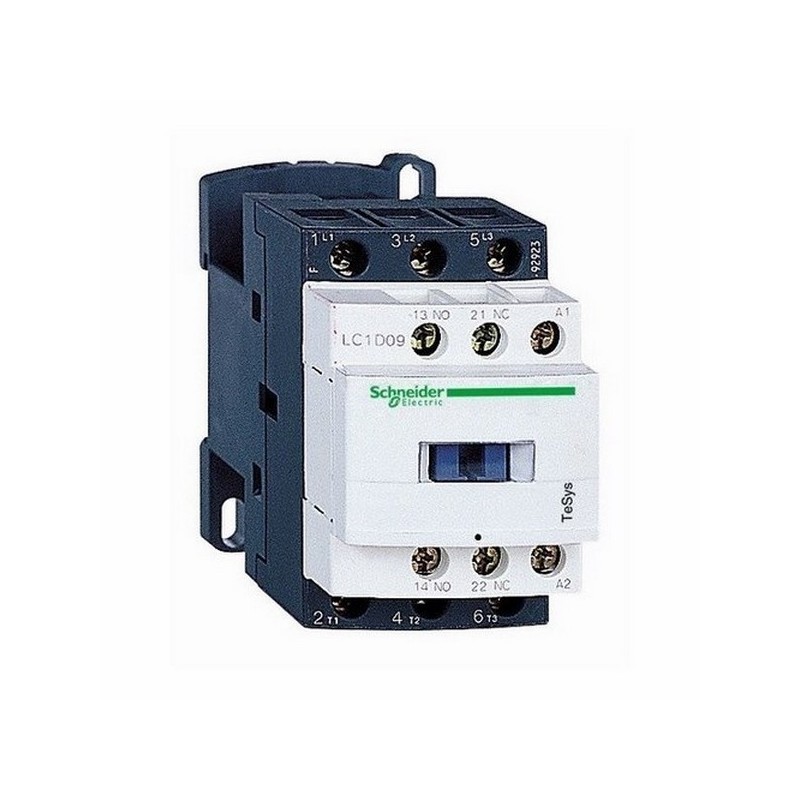

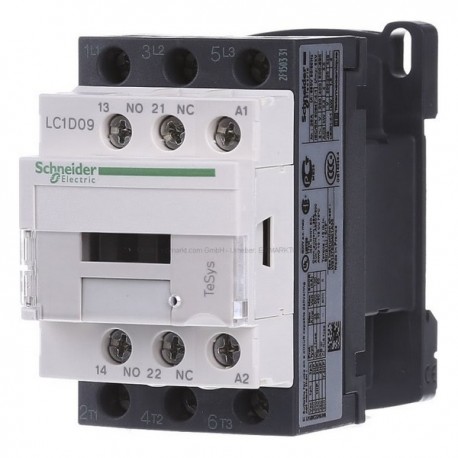

Contacteur TeSys LC1D - bobine 230VAC - 3P AC3 440V - 4kW - 3F

Référence : LC1D09P7 Schneider Electric EAN : 3389110348903
Schneider Electric
Hors Catalogue

Photo(s) non contractuelle(s)

Contacteur TeSys LC1D bobine 230VAC - 3P AC3 440V - 4kW - 3F Schneider

Les contacteurs TeSys sont adaptés à la commande et la protection des circuit mono et triphasés.

  • 3 pôles
  • Commande : circuit 230Vac
  • Courant conventionnel : CA-3, 400 V 9A - CA-1, 400 V 25A
  • Borniers à vis-étrier

29,35€ ht
En stock
Expédition sous 24-72h
ajouter au panier
_
+
Contacteur TeSys LC1D - bobine 230VAC - 3P AC3 440V - 4kW - 3F

Contacteur TeSys LC1D - bobine 230VAC - 3P AC3 440V - 4kW - 3F

29,35€ ht
ajouter au panier
_
+
Documents et notices

LC1D09P7 | Schneider

Fiche technique

Voir le document
Caractéristiques

Type de courant

CA

Raccordement de l'arrivée

Bornes à vis

Tension d'utilisation du contacteur

300 V DC - 690 V AC 25 à 400 Hz

Auxiliarisable

OUI

Nombre de pôles du contacteur

3

Nombre de contacts Fermeture

3

Tension de commande

230V ac

Puissance (kW) du contacteur

2 à 4 kW

Description

Description du contacteur TeSys LC1D bobine 230VAC - 3P AC3 440V - 4kW - 3F Schneider :

  • Commande par circuit 230Vac
  • Type de raccordement du circuit principal : borne à vis
  • Composition des pôles : 3 F
  • Type de pose rail/ vis DIN
  • Accessoires frontaux et latéraux non fournis
  • Application du contacteur : Charge résistive - Commande du moteur

Caractéristiques techniques du contacteur TeSys :

Données techniques :

  • Puissance moteur :
    • 2.2 kW à 400 V CA 50/60 Hz AC-4
    • 2.2 kW à 220...230 V CA 50/60 Hz AC-3
    • 4 kW à 380...400 V CA 50/60 Hz AC-3
    • 5.5 kW à 500 V CA 50/60 Hz AC-3
    • 5.5 kW à 660...690 V CA 50/60 Hz AC-3
    • 4 kW à 415...440 V CA 50/60 Hz AC-3
  • Tension assignée d'emploi :
    • <= 300 V CC pour circuit de puissance
    • <= 690 V CA 25...400 Hz pour circuit de puissance
  • Courant assigné d'emploi :
    • 25 A (<= 60 °C) à <= 440 V CA AC-1 pour circuit de puissance
    • 9 A (<= 60 °C) à <= 440 V CA AC-3 pour circuit de puissance

Dimensions :

  • Hauteur : 77mm
  • Largeur : 45mm
  • Profondeur : 86mm

Conformité et protection :

  • IP20
  • IK04
  • NF
  • CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508

Garantie 18 mois

Les contacteurs TeSys de Schneider sont adaptés à la commande et la protection des circuits électrique. Avec un encombrement de 45 mm de large ils sont classés suivant leurs niveaux de performances et leur niveau de fonctionnalités.
+
✕
